なゆた望遠鏡 可視光分光器

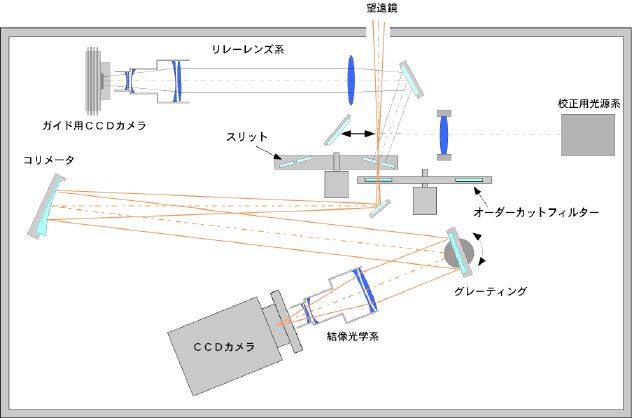

光学レイアウト



CCD

  ２k×２k
  裏面照射型
  ピクセルサイズ 13.5μm
  ARコート付

パラメータ

コリメーター焦点距離 ９００ｍｍ
カメラレンズ焦点距離 ３４１ｍｍ
スリット幅 0.8",1.2",1.6",5"
スリット長 ５分
観測波長域 3,900Å〜10,000Å

1.2秒スリット、5000Åにおいて
高分散モード低分散モード
グレーティング1800gr/mm300gr/mm
R75001000
一度に得られる波長幅400Å2600Å
サンプリング3ピクセル3.8ピクセル
Δλ0.6Å4.9Å
１ピクセル当たり0.2Å1.3Å

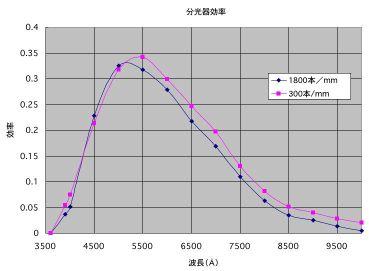

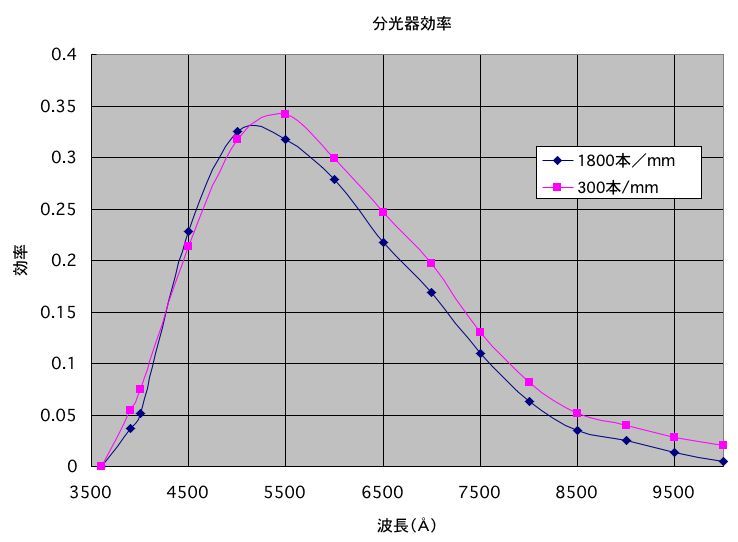

予想される感度

主鏡、副鏡、第三鏡、イメージローテーター内の３枚の鏡；アルミ＋保護コート(実測データ)
スリット、オーダーカット；0.96
曲げ鏡、コリメーター；アルミ
グレーティング；カタログ値、グレーティングで光のケラレがある場合はそれも含む
結像光学系；レンズ＋ＡＲコート
ＣＣＤ；カタログ値
大気含まず

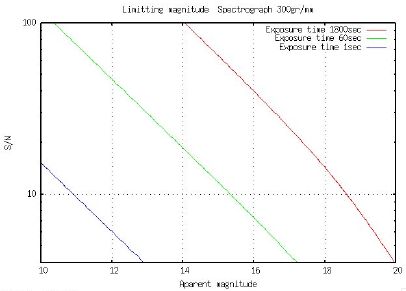

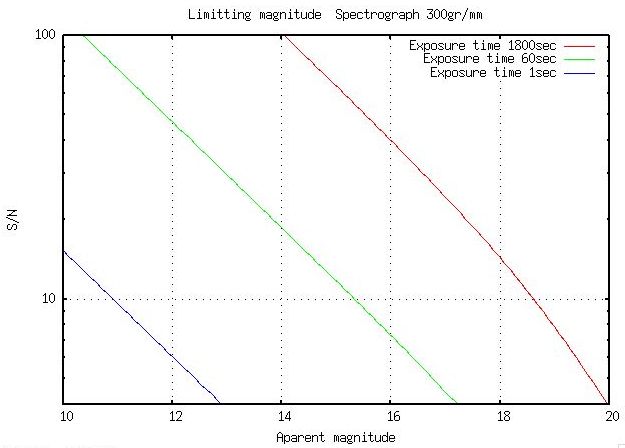

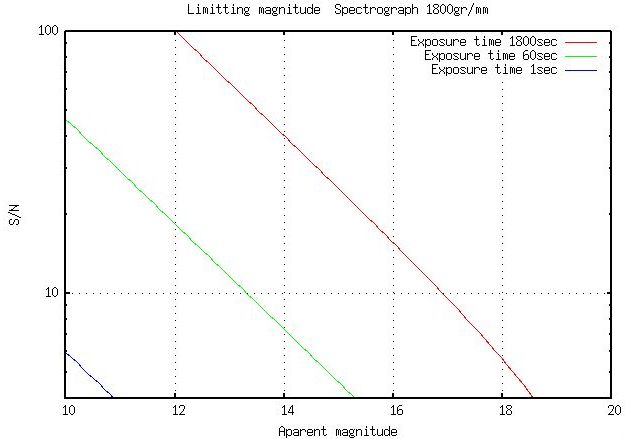

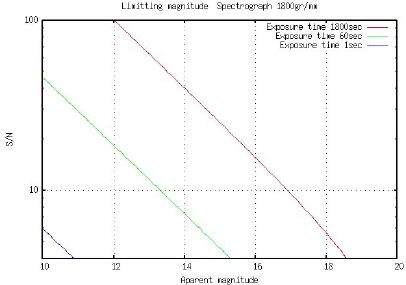

限界等級

シーイング 1.2秒角
読み出しノイズ 8e
暗電流 0e/h
スカイ ２０mag/arcsec^2
CCD以外のシステム効率 0.2
CCDの量子効率 0.8
大気を含むその他 0.5


オートガイダー・スリットビュワー

カメラ ST-10XME
CCD
ピクセルサイズ 6.8um x 6.8um
フォーマット 2048 x 1472
受光面 13.9 x 10mm (7 x 5分角)
大気分散の影響を軽減するために、フィルターを入れることができる。
