仕様

Overview†

• エシェルモード (2019年4月）

• コリメーター焦点距離 900ｍｍ
• カメラレンズ焦点距離 341ｍｍ

一度に撮影できる波長範囲†

限界等級 (1200秒積分,S/N=10相当)†

観測時間とS/N比の計算†

• Exposure Time Calculator

スループット（Throughput）†

• グレーティング150 l/mm, 300 l/mm, 1800 l/mm それぞれのスループット（測定値）
  • 望遠鏡、CCDの特性を含めた生データの効率
  • 2014年10月6日のデータ

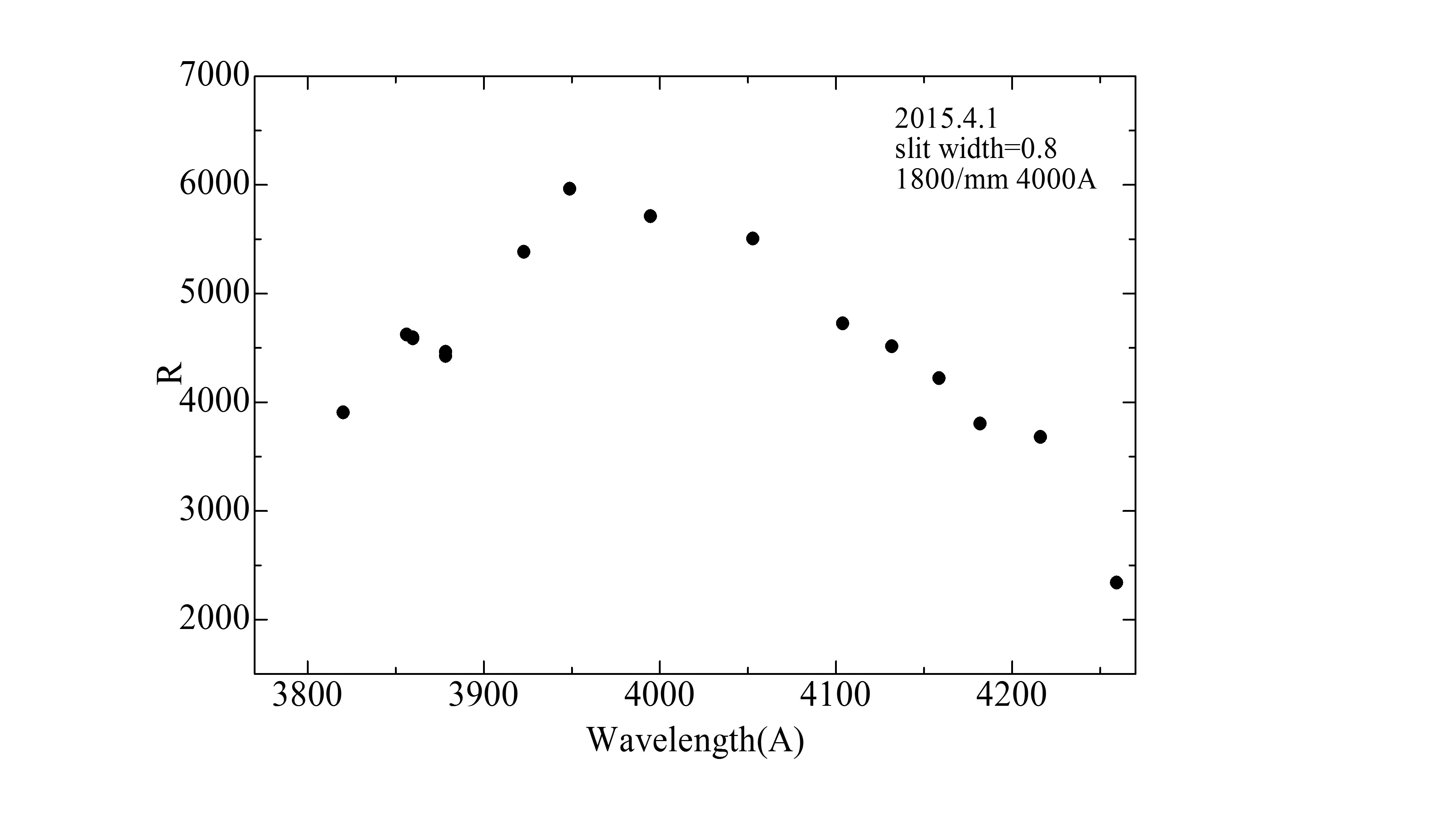

波長分解能(Resolution)†

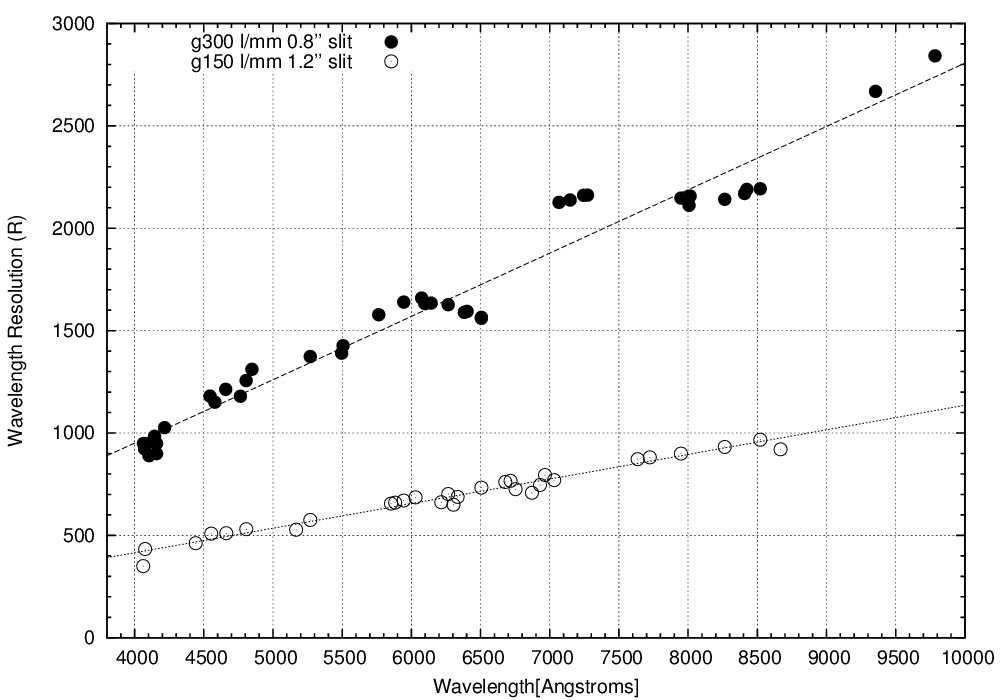

• 低分散(low dispersion)

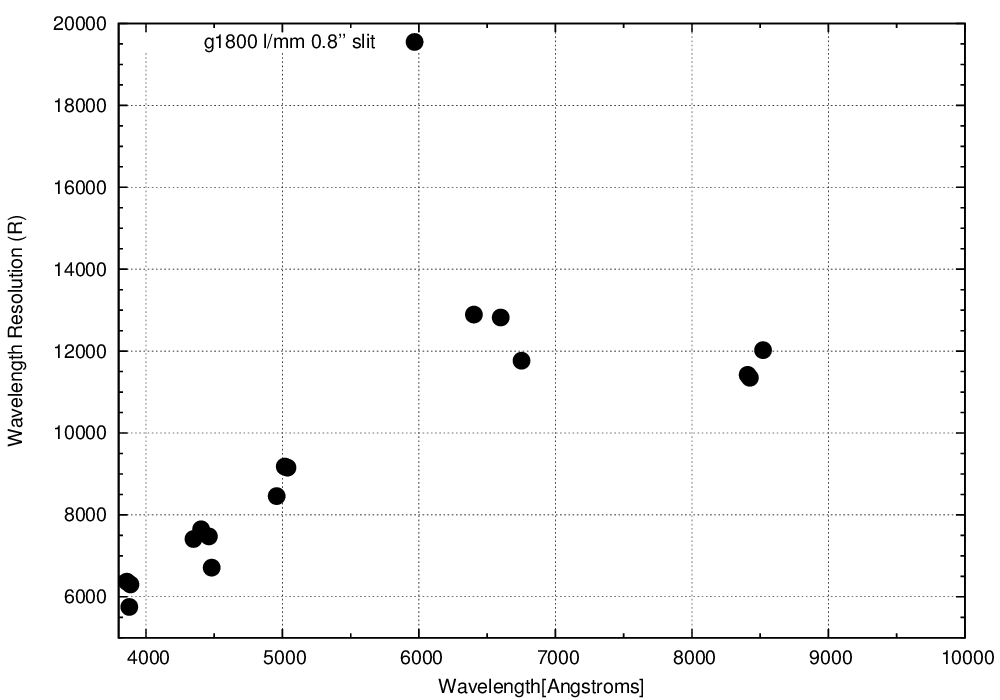

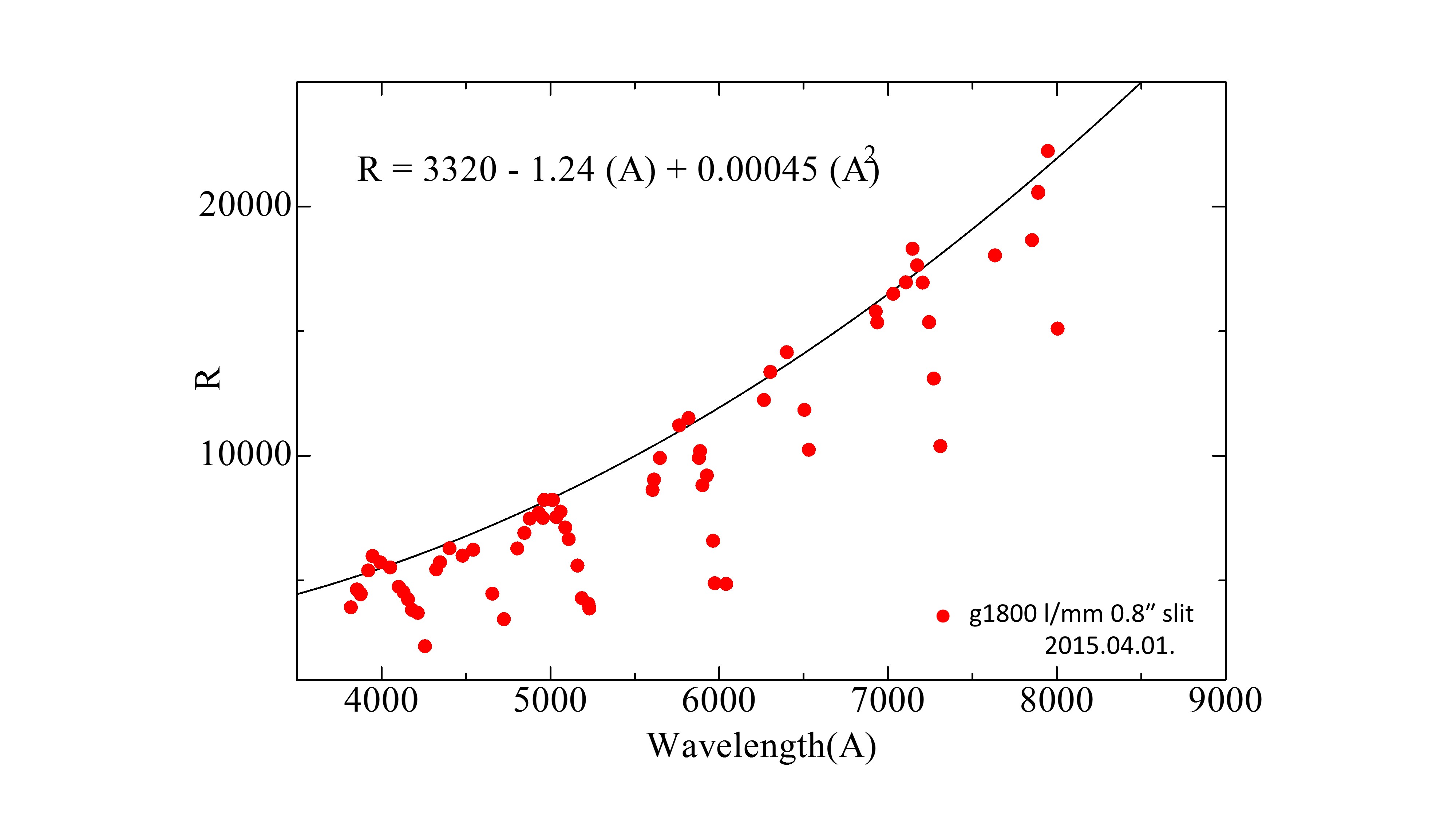

• 中分散(medium dispersion)

• 6500Aより長い方ではサンプリングが2pix以下

• CCDの端の方では波長分解能が落ちる（特に赤い側）

CCD†

• FLI社 ProLine PL 230 (type: Back Illuminated)
  • Sensor : E2V CCD230-42
  • Format : 2048x2048
  • Pixcel size : 15.0 micron
  • Chip size : 42.3mm
  • Cooler power : -63 deg. Below Ambient
  • CCD window AR coating : super-wide-ar-coat.txt
  • Linearity : 5000ADU - 35000ADU ±0.25%
  • Gain : 2.20e/ADU
  • Readout noise : 12.3e
  • Readout time : 30s

CCD性能評価

• Link
  • 日本代理店　　：　http://www.tanaka-opt.co.jp/fli-pl230.html
  • メーカーページ：　ftp://ftp.saao.ac.za/pub/pah/ACQ%20Replacements/FLI/PL230-42.pdf
  • メーカーページ：　http://www.flicamera.com/spec_sheets/PL230-42.pdf

Slits†

• slit length 5.0'
• slit widths
  • 0.8"
  • 1.2"
  • 5.0"
  • 1.0″（for echelle mode)

Slit Viewer†

Atik 383L +†

• 視野は26分x20分角
• Filterは無し

References†

• MALLS のエシェルモード導入と初期性能
  • Stars and Galaxies Vol7　2024年
  • https://www.nhao.jp/research/starsandgalaxies/docs/sag2024-5.pdf

• 中低分散ロングスリット分光器 (MALLS) の再性能評価 I : 効率と波長分解能
  • 西はりま天文台年報　No.22　2012年
  • https://www.nhao.jp/research/annual_report/docs/ar2012-5.pdf

• なゆた可視光分光装置MALLSの回折格子角度--波長関係
  • 西はりま天文台年報　No.19　2009年
  • https://www.nhao.jp/research/annual_report/docs/ar2009-1.pdf

• 補修後のなゆた可視光分光器MALLS検出器の特性
  • 西はりま天文台年報　No.17　2007年
  • https://www.nhao.jp/research/annual_report/docs/ar2007-3.pdf

• なゆた望遠鏡用可視光分光器　I. 設計
  • 西はりま天文台年報　No.15　2005年
  • https://www.nhao.jp/research/annual_report/docs/ar2005-4.pdf

設計仕様†

https://www.nhao.jp/ozaki/study/spec/nhao_spec.html

fits header (20211116)†

header20211116.txt

header20150206.txt
