トラブル概要 †

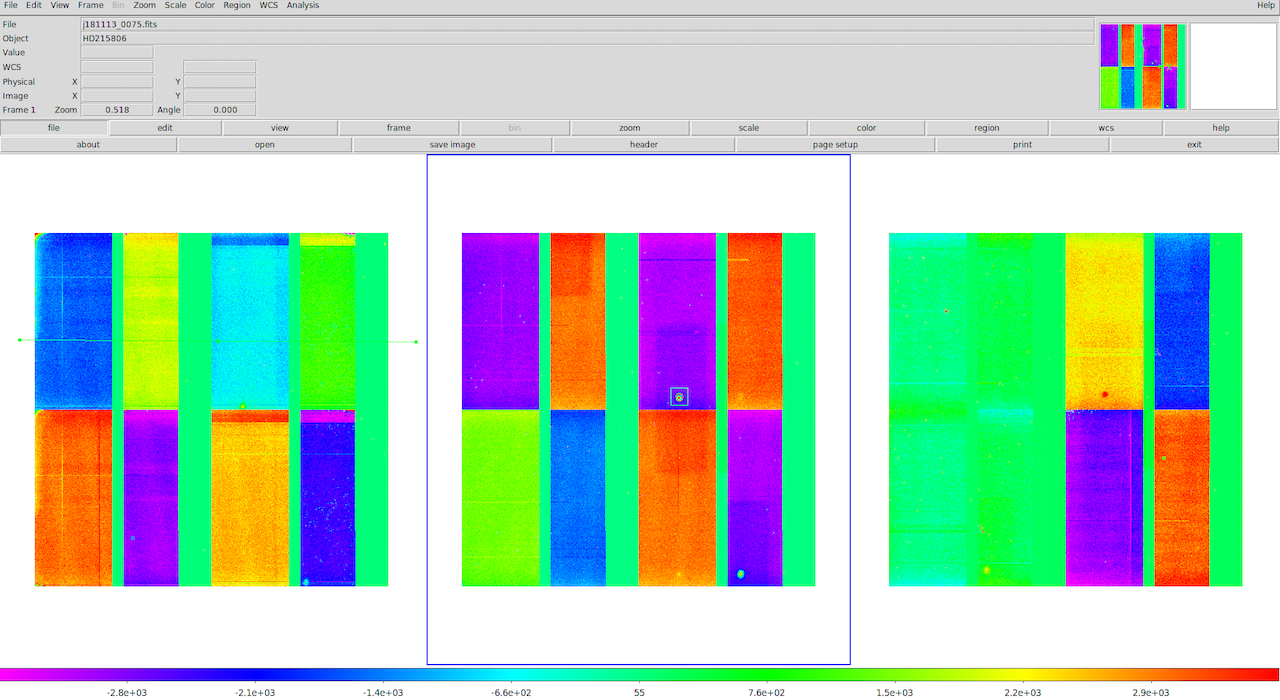

• 18/11/14 観測中、下のような取得画像に異常なパターンが現れた。
  • 左から J, H, Ks

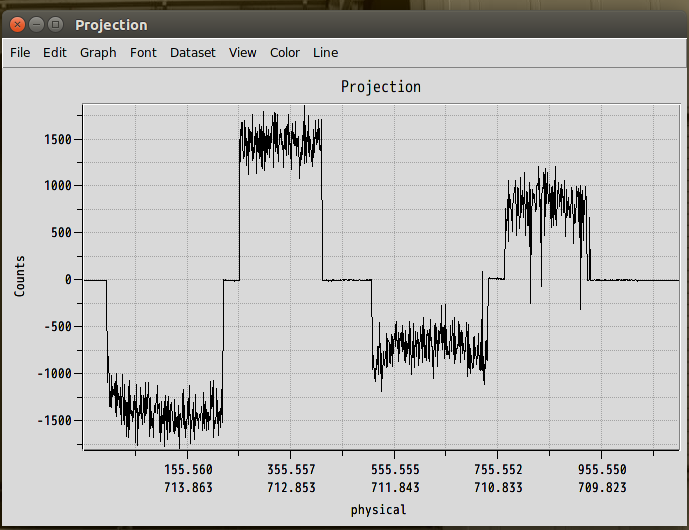

  • J画像の上側を横に（わかりにくいが上の画像の緑線に沿って）切った断面図


• トラブル時の状況
  • 初出現の日時18/11/13 22:30頃
  • 半波長板: in
  • シャッター（モード交換ユニット）: pol
  • トラブル初発生時の観測コマンド

     gPLo 83 45 HD215806 4 h 630 550
    （セルフガイド偏光観測、読み出しモード=83、露出=45秒、連続4セット）

  • 4セット16枚中4枚が異常パターン。
  • それまでは特にトラブルなく観測できていた（観望会前に2時間ほど偏光観測）。
  • その後も、たびたび発生した。

印象、分かったかもしれないこと †

• 読み出し周りのトラブルである。過去の例から、cogito 周りの異常である気がする。
• TL 3 2 コマンド（ただし、pol=in, shutter=pol）でも異常パターンは発生した。つまり
  • 読み出しモード83(8回平均)でも3でも異常は発生する（以前は83, 43 でのみ異常パターンが発生する時期があったが）
  • PLoコマンドでもLo(=TL)コマンドでも異常は発生する。
• cg3_init を実行した後も、異常は発生

できそうな調査、対処 †

• 異常が再現するか実験。
  • コマンドLo/PLo、読み出し3/43/83 別に
• 読み出し回路 アナログ部（黒い箱）の電源を切った状態で撮像し、異常が再現するか。
  • 正常時は全pixelのカウントが0の画像が取れる。
  • デジタル部単体が原因であれば、異常が現れるはず。画像に異常が現れないからといって、デジタル部に異常がないと言って良いかは不明。
• 読み出し回路（アナログ部、デジタル部とも）電源を切り入りしてみる
• 読み出し回路周りのケーブルを抜き差ししてみる（特にデジタル部とアナログ部をつなぐ部分）
  • 参考: staff/NIC電源の切り方入れ方
• VMEラック（読み出し回路デジタル部）のボードを抜き差ししてみる。差し込むときはかなりしっかりの差し込む必要がある。
  • 　参考 staff/cogitoトラブル140214。このときのトラブルに似ている気がする
• リニアドライブのコントローラの電源を切ってみる
• モータードライバ（半波長版を制御）の電源を切ってみる（コンセントを抜く）
• VMEラックのcogitoボードを取り出し、回路のICをソケットから抜き差しする。
  • 参考: staff/禅野さん作業130208
