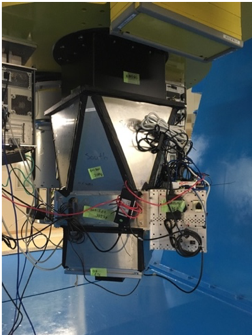

WFGS2は名古屋大学が開発した可視光分光撮像装置です (Uehara et al., 2004)。
ハワイ大学2.2m望遠鏡で運用されていましたが、2017年に兵庫県立大学西はりま天文台に移管され、2mなゆた望遠鏡で運用されています。
| 項目 | 内容 | 補足 |
| 望遠鏡 | 口径2.0m F/12 カセグレン焦点 | |
| 観測モード | 撮像、スリット分光、偏光撮像 (半波長板回転＋ウォラストンプリズム) | |
| コリメータレンズ焦点距離 | 285 mm | |
| カメラレンズ焦点距離 | 185 mm | |
| 光学系拡大率 | 0.65倍 | |
| サイエンスカメラ | 種別: 冷却CCDカメラ 製品: FLI PL23042-1-B ピクセル数: 2048(H)×2064(V) ピクセルサイズ:15 μm ×15 μm | MINTから移設 CCD性能@MINT Wiki |
| 撮像オーバーヘッド時間 | 約11秒 | |
| 撮像視野 | 6.76分角 (H) ×6.81分角 (V) | |
| 偏光撮像視野 | 2.90分角 (H) × 6.76分角 (V) | |
| ピクセルスケール | 0.198秒角/pixel | |
| フィルター | 広帯域: g', r', i', z', B, V, Rc, Ic (Johnson-Cousinsフィルターは随時廃止予定) 狭帯域: wide-Hα (有効波長:651.5 nm / 波長幅:25 nm ), オーダーカット: LWP | |
| スリット | 2段幅ロングスリット(slit-mrr) 狭部: 幅 1.6秒角 (177.4 μm), 長さ 2.0分角 広部: 幅 10秒角 (1166.5μm), 長さ 2.2分角 & 2.6分角 | クロムパターン基盤 シグマ光機 製 (特注) スリット像 |
| 波長分散素子 | 300本/mmグリズム (g300) (4150A--9000A, 中心波長=6575Å), R~300 600本/mmグリズム (g600) (3740A--4770A, 中心波長=4255Å), R~300 VPHグリズム (6200A--7190A, 中心波長=6698Å), R~2000 VPHグリズム (6575A--7709A, 中心波長=7142Å), R~2000 | |
| 波長比較光源 | Hg & Ne 輝線 | Newport 製 (#6035 & #6032) 波長較正用の資料 |
| スリットビューア用カメラ | 種別: 冷却CMOSカメラ 製品: ZWO ASI 1600MM Pro ピクセル数: 4656 × 3520 | |
| スリットビューア 視野 | 5.6分角 x 7.4分角 | |
| オートガイドの方式 | スリットビューア画像で on-source または off-source 重心検出 | 視野位置角固定時のみ有効 |
